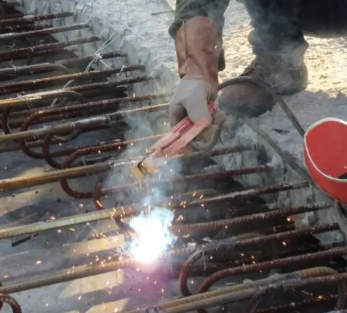

植筋后能高温焊接吗？在选用植筋胶时你是否会考虑它的耐高温性能呢？这两个问题的共同要点在于植筋胶能不能应对高温焊接？存在这些问题的同时也反映了一种普遍的现象：在实际应用过程中会有一些植筋工程存在后焊接的需求。

那么，为什么大家会有这些顾虑呢？原因是由于植筋焊接的温度能够高达千摄氏度以上，环氧植筋胶热分解温度一般在180°C-300°C，如果不做任何保护措施直接焊接，焊接产生的高温会使胶体丧失粘结性能，强度失效，导致植筋脱锚。

所以这种方式不可取，那么，如何预防和改善高温焊接造成的影响成了我们首要考虑的问题。其核心措施离不开高温预防，即合理控制胶体部位的温度。

在GB50550-2010《建筑结构加固工程施工质量验收规范》第19.1.5条，已经对植筋后焊接的处理做出了明确规定：植筋时，其钢筋应该先焊后种植，当有困难而必须后焊时，其焊点距基材混凝土表面应该大于15d，且应该采用冰水浸渍湿毛巾多层包裹植筋外露部份的根部。对于成批的植筋仍坚持先焊接后植筋的原则，以确保胶层不致因高温作用而受损伤。

从以上相关规范可以看出，通过采取相应的保护措施能使胶体附近温度保持在一个相对安全的区间内，就不会对植筋胶胶体性能产生影响或者可以较大程度降低对胶体性能产生的影响。当植筋加固需要高温焊接时，采取适当保护措施后的焊接是可行的。同时，还可以采取以下这些方法。

首先，适当增加锚固深度。经实验表明，适当增加锚固深度，不仅可以提高植筋的抗拉极限承载力，也能减小植筋滑移量。其次，增大焊点到植筋胶层的距离。增大焊点到植筋胶胶层的距离直接减小了高温焊接对植筋的影响。然后，还可以采用其他连接方式，比如绑扎搭接、机械连接。这样的方式能使施工变得更简单，在不损害钢筋的同时其质量也比较稳定。不过具体采用哪种连接方式需要根据实际情况安排，参照标准规范再作出合理的选择。

另外，在不宜使用以上方法的情况下，选择耐高温性能的植筋胶可以从源头避免问题。

劣质的植筋胶往往不耐高温，随着温度升高对胶体性能的影响就会越大，粘结能力下降越快，就会丧失承载力。

为了保障加固效果，我们应该选用耐高温、粘结能力强、抗拉强度高的植筋胶进行加固。

所以说，一款高品质的植筋胶不仅能在植筋加固工程当中起着高强粘结作用，如果能同时缩小对高温焊接的影响，其加固意义非同小可。总而言之，拥有耐高温焊接报告的植筋胶对植筋加固来说是一种双重保障。
